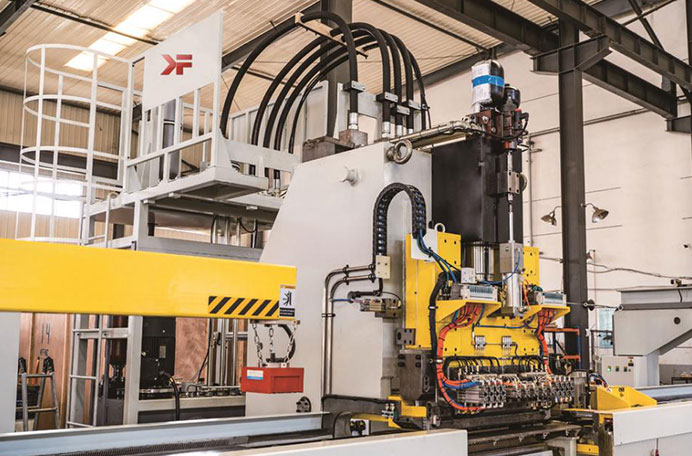

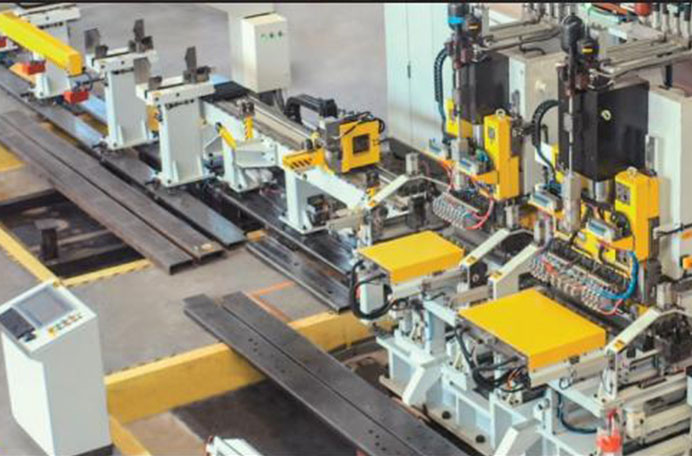

Оборудование для обработки продольной балки автомобиля
Специально разработанное для производства грузовых автомобилей П-образных балок, с использованием немецкой гидравлической системы H+L.
Описание
маркер
Подробности о продукте
1. Специально разработанное для производства грузовых автомобилей П-образных балок, с использованием немецкой гидравлической системы H+L.
2. Применяет плавающий зажим для подачи стального листа, небольшая мертвая зона инструмента, легко разбирается.С функцией точечной штамповки.

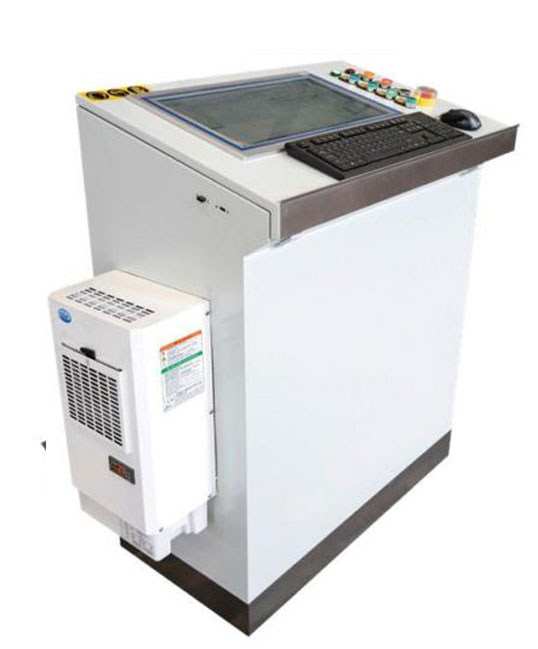

3. Пробивной узел и важные детали трансмиссии имеют автоматическую централизованную смазку.Автоматическая система программирования автоматически генерирует программу обработки, которая проста в управлении и полностью функциональна.
4. При пробивке отверстий используется двухканальная обработка, обеспечивающая высокую эффективность обработки.
5. С функцией автоматического обнаружения утечки при обработке отверстий и поломки инструмента.
6. Техническое обслуживание идеально и удобно.
7. Он имеет совершенное устройство для транспортировки и переработки отходов, что позволяет снизить трудоемкость работы операторов.Совершенная система оповещения и сигнализации обеспечивает целостность оборудования и безопасность персонала.
Основные технические характеристики
| Серийный номер | Описание | Единица измерения | Параметр | |||||
| 1 | Номинальная сила | KN | 1000 | 1000 | 2000 | 1000 | 1000 | |
| 2 | Максимальная толщина пластины | mm | 12.7 | |||||
| 3 | Максимальный размер плиты | Длина балки | mm | 13500 | ||||
| Внешняя ширина | mm | 365 | ||||||
| Высота фланца | mm | 110 | ||||||
| 4 | Максимальный диаметр первичного пробивания | mm | φ 60 | |||||
| 5 | Количество инструментов | Наборы | 18 | 18 | 9 | 10 | 10 | |
| 6 | Производительность перфорации | s/hole | 0.85 | |||||
| 7 | Количество приспособлений | pc | 3 | |||||
| 8 | Допуск в направлении X
|
mm | ≤± 0.3 | Расстояние между отверстиями ≤ 400 | ||||
| mm | ≤± 0.5 | Расстояние между отверстиями ≤ 13500 | ||||||
| 9 | Допуск в направлении Y | mm | ≤± 0.3 | |||||
| 10 | Допуск на соединение отверстия с краем полотна | mm | ≤± 0.5 | |||||
| 11 | Допуск отверстия к кромке фланца | mm | ≤± 0.5 | |||||
| 12 | Допуск расстояния между отверстием и передней кромкой балки | mm | ≤± 0.5 | |||||
